MAX1470超外差接收机选型Oscillator是个大问题,应注意哪些方面
近日在各电子网上刷到一则对于MAX1470超外差接收机中所使用石英晶体振荡器选型问题的讨论;其中也有很多人给出了答复,不过就是杂乱一些,其中也有很多回答是非常棒的,只是不方便查看;亿金电子也为诸位整理出了一套对应的选型方案以及注意事项,希望能够有所帮助.
不同的制造商提供各种形状与大小的石英晶体,其性能指标也各不一样.这些指标包括谐振频率,谐振模式,负载电容,串联阻抗,管壳电容以及驱动电平.本篇应用笔记帮助读者理解这些指标参数,并允许用户根据应用选择合适的晶体以及在MAX1470超外差接收机电路应用中获得最佳效果.

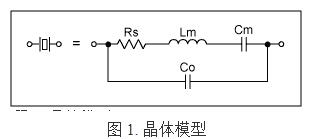

晶体的等效电路见下图.图中包括了动态元件:电阻Rs,电感Lm,电容Cm和并联电容Co.这些动态元件决定了晶体的串联谐振频率和谐振器的Q值.并联电容Co是晶体电极,管壳和引腿作用的结果.
那么对于在这种设备上的石英晶振选型,我们主要考虑的有四个方面,一是谐振频率,二是谐振模式,三是负载电容,第四条就是驱动电平.
晶体频率可以根据接收频率指定.由于MAX1470使用低端注入的10.7MHz中频,晶体频率可由下式给出(单位为MHz):
对于315MHz应用,晶振的频率可为4.7547MHz,而在433.92MHz应用时需要6.6128MHz晶体.仅基频模式的晶体需要指定(无需泛音).
晶体具有两种谐振模式:串联(两个频率中的低频率)和并联(反谐振,两个频率中的高频率).所有在振荡电路中呈现纯阻性时的晶体都表现出两种谐振模式.在串联谐振模式中,动态电容的容抗Cm,感抗Lm相等且极性相反,阻抗最小.在反谐振点.阻抗却是最大的,电流是最小的.在振荡器应用中不使用反谐振点.
在使用并联谐振模式时负载电容是晶体一个重要的指标.在该模式当中,晶体的总电抗呈现感性,与振荡器的负载电容并联,形成了LC谐振回路,决定了振荡器的频率.当负载电容值改变后,输出频率也随之改变.因而,晶体的生产商必须知道振荡器电路中的负载电容,这样可以在工厂中使用同样的负载电容来校准.
最后就是驱动电平了,必须限制晶体的功耗,在过分机械振动的条件下石英晶体会停振.由于非线性,晶体特性也会随驱动电平变化.晶体制造商会根据特殊生产线指定最大的驱动电平.使用驱动电平在1µW范围内的晶体.
是的,这四个方面都对设备的性能有一定的影响,当然这也不仅仅是这些方面,比如在精度方面,也会考虑的,只是有源晶振的精度普遍比较高,稳定性也比较好,所以在问大多数情况下,厂家都是选用普通有源晶振,但是如果要求较高的话也会使用温补晶振,压控晶振等产品,具体以客户需求为主.
近日在各电子网上刷到一则对于MAX1470超外差接收机中所使用石英晶体振荡器选型问题的讨论;其中也有很多人给出了答复,不过就是杂乱一些,其中也有很多回答是非常棒的,只是不方便查看;亿金电子也为诸位整理出了一套对应的选型方案以及注意事项,希望能够有所帮助.
不同的制造商提供各种形状与大小的石英晶体,其性能指标也各不一样.这些指标包括谐振频率,谐振模式,负载电容,串联阻抗,管壳电容以及驱动电平.本篇应用笔记帮助读者理解这些指标参数,并允许用户根据应用选择合适的晶体以及在MAX1470超外差接收机电路应用中获得最佳效果.
晶体的等效电路见下图.图中包括了动态元件:电阻Rs,电感Lm,电容Cm和并联电容Co.这些动态元件决定了晶体的串联谐振频率和谐振器的Q值.并联电容Co是晶体电极,管壳和引腿作用的结果.
晶体频率可以根据接收频率指定.由于MAX1470使用低端注入的10.7MHz中频,晶体频率可由下式给出(单位为MHz):
晶体具有两种谐振模式:串联(两个频率中的低频率)和并联(反谐振,两个频率中的高频率).所有在振荡电路中呈现纯阻性时的晶体都表现出两种谐振模式.在串联谐振模式中,动态电容的容抗Cm,感抗Lm相等且极性相反,阻抗最小.在反谐振点.阻抗却是最大的,电流是最小的.在振荡器应用中不使用反谐振点.
在使用并联谐振模式时负载电容是晶体一个重要的指标.在该模式当中,晶体的总电抗呈现感性,与振荡器的负载电容并联,形成了LC谐振回路,决定了振荡器的频率.当负载电容值改变后,输出频率也随之改变.因而,晶体的生产商必须知道振荡器电路中的负载电容,这样可以在工厂中使用同样的负载电容来校准.
最后就是驱动电平了,必须限制晶体的功耗,在过分机械振动的条件下石英晶体会停振.由于非线性,晶体特性也会随驱动电平变化.晶体制造商会根据特殊生产线指定最大的驱动电平.使用驱动电平在1µW范围内的晶体.
是的,这四个方面都对设备的性能有一定的影响,当然这也不仅仅是这些方面,比如在精度方面,也会考虑的,只是有源晶振的精度普遍比较高,稳定性也比较好,所以在问大多数情况下,厂家都是选用普通有源晶振,但是如果要求较高的话也会使用温补晶振,压控晶振等产品,具体以客户需求为主.
