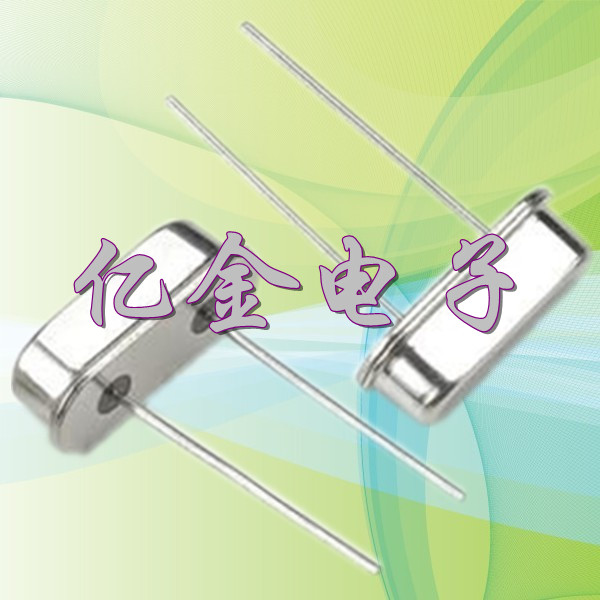

怎样的晶振适合该产品
来源：http://www.hneyq.com 作者：yijindz 2012年05月02
我们要先了解它的工作频率和调整频差在规定条件下，基准温度（25±2℃）时工作频率相对于标称频率所允许的偏差，对于一个高可靠性的系统设计，石英晶振的选择非常重要，尤其设计带有睡眠唤醒的系统。如果选得不正确容易造成晶振起振很慢或根本不起振，也许是提供电电压给石英晶体的激劢功率减少，这一现象在上电复位时并不特别明显，因为上电时电路有足够的扰动，很容易建立振荡。在睡眠唤醒时，电路的扰动要比上电时小得多起振也就变得有点困难。在振荡回路中，石英晶体既不能过激励也不能欠激励。晶体的选择至少必须考虑：标称频率，谐振频点，负载电容，激励功率，温度特性，长期稳定性。
2：你的晶振被过分驱了吗？
电阻RS常用来防止晶振被过分驱动。过分驱动晶振会渐渐损耗减少晶振的接触电镀，这将引起频率的上升。可用一台示波器检测OSC输出脚，如果检测一非常清晰的正弦波，且正弦波的上限值和下限值都符合时钟输入需要，则晶振未被过分驱动；相反，如果正弦波形的波峰，波谷两端被削平，而使波形成为方形，则石英晶振被过分驱动。这时就需要用电阻RS来防止石英晶振被过分驱动。判断电阻RS值大小的最简单的方法就是串联一个5k或10k的微调电阻，从0开始慢慢调高，一直到正弦波不再被削平为止。通过此办法就可以找到最接近的电阻RS值。
3：如何选择电容C1，C2？
.jpg)
（1）：因为每一种石英晶振都有各自的特性，所以最好按制造厂商所提供的数值选择外部元器件。
（2）：在许可范围内，C1,C2值越低越好。C值偏大虽有利于振荡器的稳定，但将会增加起振时间。
（3）：应使C2值大于C1值，这样可使上电时，加快晶振起振。
2：你的晶振被过分驱了吗？
电阻RS常用来防止晶振被过分驱动。过分驱动晶振会渐渐损耗减少晶振的接触电镀，这将引起频率的上升。可用一台示波器检测OSC输出脚，如果检测一非常清晰的正弦波，且正弦波的上限值和下限值都符合时钟输入需要，则晶振未被过分驱动；相反，如果正弦波形的波峰，波谷两端被削平，而使波形成为方形，则石英晶振被过分驱动。这时就需要用电阻RS来防止石英晶振被过分驱动。判断电阻RS值大小的最简单的方法就是串联一个5k或10k的微调电阻，从0开始慢慢调高，一直到正弦波不再被削平为止。通过此办法就可以找到最接近的电阻RS值。3：如何选择电容C1，C2？
（1）：因为每一种石英晶振都有各自的特性，所以最好按制造厂商所提供的数值选择外部元器件。（2）：在许可范围内，C1,C2值越低越好。C值偏大虽有利于振荡器的稳定，但将会增加起振时间。
（3）：应使C2值大于C1值，这样可使上电时，加快晶振起振。
